Intersil / TW9919(NEW)
6x10-bit マルチスタンダード 3D コムフィルタービデオデコーダーSCARTとRGB ミキシングをサポート
製品説明

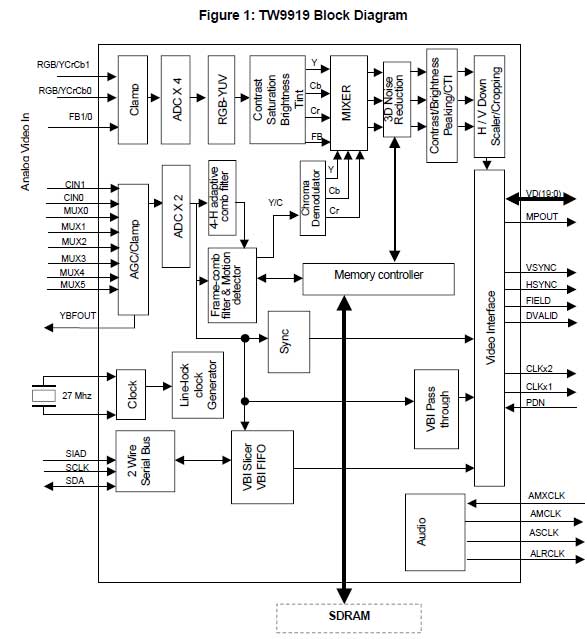

テックウェルのTW9919 は、マルチメディアアプリケーションのためにデザインされた高品質の NTSC/PAL/SECAM ビデオデコーダーです。ミックスシグナルの 2.5V/3.3V CMOS テクノロジーを用いて、低電力での総合ソリューションを実現しています。TW9919 のアナログフロントエンドには、コンポジットビデオ、Sビデオ、コンポーネントビデオ (YCbCr)と、SCART RGB 等の標準ビデオ入力を受信できる、6つの独立したアナログチャンネルを備えます。アナログFBサポートにより、コンポジットまたは YCbCr/RGB入力と共にSビデオ入力のミキシングも可能です。全てのチャンネルにアナログマルチプレクサー（MUX)を含むことにより、ソフトウェアでコントロールした入力の選択において、大きな柔軟性があります。同時に5つまでのコンポジット入力または2つのSビデオ入力または2つのYCbCr入力または2つのSCART RGB 入力に接続が可能で、ソフトウェアによって切り替えることもできます。逆にこれらの入力で最大の5つの組み合わせをソフトウェアの制御下におくことも可能です。PIPモードでは、最高で4つのコンポジット/Sビデオ入力の組み合わせを外部FBコントロールを通した、2つの YCbCr/RGB のいずれともミキシングすることが可能です。フロントエンドに全ての必要な回路を配置することで、システムデザインをシンプルにしています。 組み込みの6つの高品質10-bit アナログーデジタルコンバーター（ADC)は、入力信号を処理に適したデジタル信号に変換します。TW9919は独自の適応型３Dコムフィルターによって、静止部分では最高のNTSCとPAL品質を実現します。動画に関しては、輝度と色差の分離に 2H(NTSC)/4H(PAL) コムフィルターを用いることにより、高品質のビデオを実現します。画像補正では、水平ゲインコントロール、垂直ピーキング、CTI and BCS コントロールが可能です。（※へ続く）
製品仕様
デバイス情報
-２ワイヤー MPU シリアルバス接続-パワーダウンモード
-電力消費 0.4W(ティピカル）
-全標準 27MHz クリスタル
-24.54MHz と 29.5MHz クリスタルのサポートによる高品質スクエアピクセルフォーマット
-3.3V / 5V トレラント I/O
-2.5V / 3.3V 動作電源
-16Mb と 64Mb 設定が可能な埋め込み SDRAM コントローラー

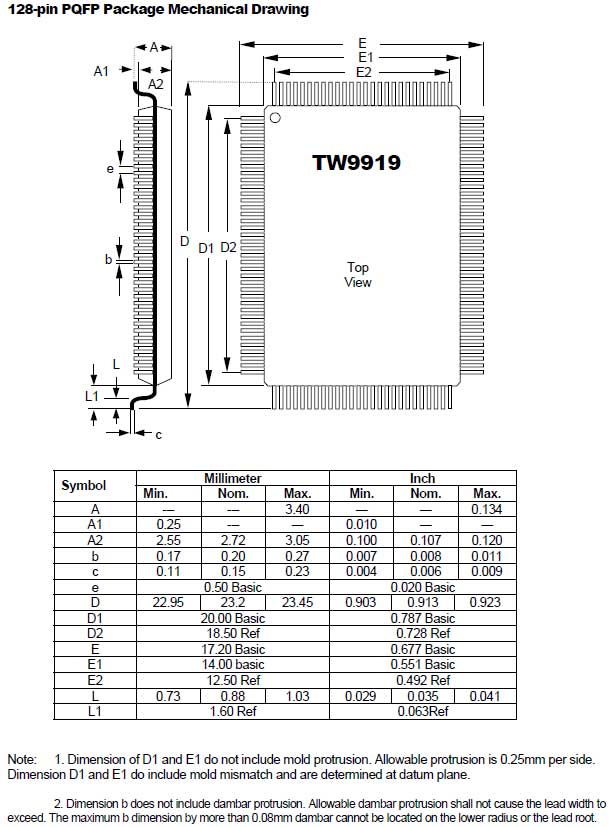

-128 pin PQFP package
（※）高度な同期処理によりビデオトラックモードといった非標準信号でも、安定した画像を表示可能です。高品質スケーラーはマルチタップ多相デシメーションフィルターにより、フェーズエラーを最小限にしながら正確にスケールダウンします。さらに、出力画像を任意の割合にクロッピングするようプログラムすることもできます。TW9919 は柔軟なピクセルインターフェースをサポートします。また、YCbCr (4:2:2) データストリームを10-bit または 20-bit データパスに出力します。フリーランまたはラインロッククロック出力もサポート。２線シリアルMPU接続により、システムインテグレーションをシンプルにでき、すべての機能をこのインターフェースでコントロールできます。
