Intersil / TW9920 アナログビデオ デコーダ/エンコーダ
製品説明
TW9920はマルチメディアアプリケーションのためにデザインされたマルチスタンダードビデオデコーダー/エンコーダーです。低電力で高品質の解像度をミックスシグナルの2.5V CMOSテクノロジーによって実現しています。ビデオエンコーダーはデジタルYCbCr入力をアナログCVBSまたはSビデオ出力に変換できます。内蔵の５つのDACによって、Sビデオ出力に加え、アナログYCbCr出力を同時にサポートし、多様なアプリケーションに対応しています。
さらに、NTSC(60Hz)と、PAL(50Hz）出力にも対応しています。あらゆるサブキャリアージェネレーションには安定したクリスタルによる27MHzクロックを使用。ITU-R656互換の外部デジタル入力も可能。ビデオデコーダーはアナログCVBSまたはSビデオ信号を出力用デジタルYcbCrに変換します。

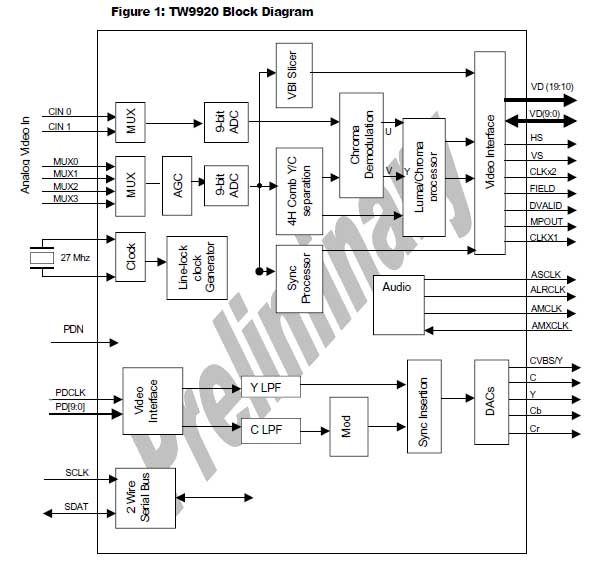

TW9920は、入力ソースを選択できるアナログフロントエンドと、多様なゲインアンプリファイヤー、アナログからデジタルへのコンバーター、Y/C分離回路、マルチスタンダードカラーデコーダー（PAL BGHI、PAL M、NTSC4.43、SECAM）、同期回路から構成されます。Y/C分離には、減衰した中間色、中間輝度にも高度対応の４Hコムフィルターを使用します。
高度な同期処理回路により、弱い信号や非標準の信号でも安定した画像を表示できます。ビデオスケーラーによりビデオ出力を任意にスケールダウン可能。デコーダーの出力はITU-R互換の出力にフォーマット。
さらに、明度、コントラスト、彩度、ダイナミックアパチャーコレクション用の様々な制御回路を有し、最高画質のビデオを提供します。
２ワイヤーのシリアルMPU接続により、システム統合がシンプルになり、この接続によってすべての機能の制御も可能です。
製品仕様
デバイス情報
−2ワイヤーMPUシリアルバスインターフェース−パワーダウンモード
−フィールドロックしたオーディオクロックジェネレーション
−電力消費TBD(tyical)
−27MHzクリスタル
−高解像度のスクエアピクセルには24.54MHzと29.5MHzクリスタルをサポート
−３V トレラント I/O
−2.5/3.3 V 動作電源
−TBGAパッケージ
