Intersil / TW9906（NEW)
TW9906はマルチメディアアプリケーション用に開発された、TW9905の次世代チップです。コンポジット、Sビデオ、コンポーネント入力をサポートする10-bitADCを組み込み、４Hコムフィルターが利用可能です。製品説明

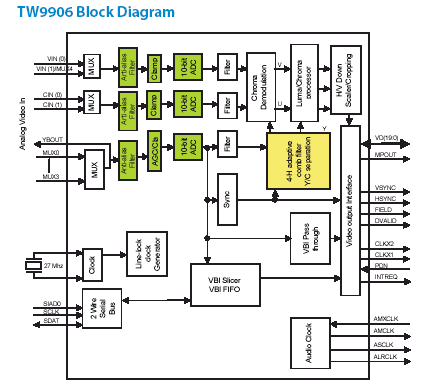

本製品は、ミックス・シグナルのチップで、低コストで低消費電力でありながら、高いパフォーマンスを誇ります。本製品は、AGC、クランプ回路、3本の10-bit ADC(アナログからデジタルへのコンバーター）といったフロントエンドなどを内蔵している為、外付けの部品は最小限で済む、という特長を有します。5本までのコンポジット入力が接続可能で、ソフトウェアにより、その切り替えができます。逆にソフトウェアのコントロールにより、数本のコンポジット入力と、Sビデオ入力を切り替えることもできます。（フォーマットにかかわらず、4本までのチャンネルが可能ですが、Sビデオは２本、コンポーネント入力は2本までとなります）
コンポジット入力に対して、独自技術を使った適応型くし型フィルター及び輝度/色信号処理により非常に高品質な画面を実現しました。高度な同期処理により、VCRトリックモードといった標準外の信号も安定した画像処理できます。また、内蔵のスケーリング・エンジンにより、高画質の縮小画面を任意の大きさに実現できます。更に、内蔵のクローズド・キャプション・デコーダやVBIデータ・パススルーモードによりクローズド・キャプションにも対応しております。
製品仕様
デバイス情報
●5V 耐圧 入出力●MPUシリアルバスインターフェース
●パワーダウンモード
●消費電力0.4W(typical)
●27MHzクリスタル単一
●高品質スクエアピクセルフォーマット対応の24.5MHzと29.5MHzクリスタル
●3.3V/5V 両方対応の入/出力
●2.5V/3.3V電源

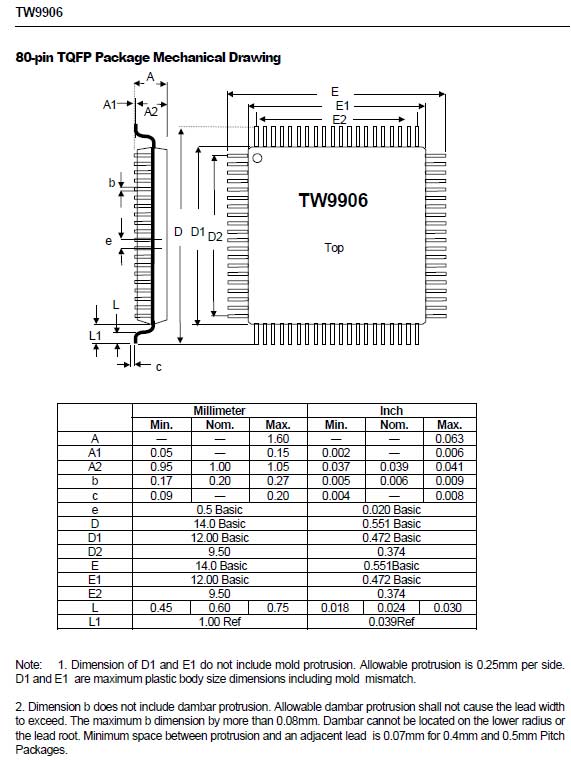

●80 pin TQPF パッケージ
