Intersil / TW9918 RGBミキシングと3Dコムフィルタ付 マルチスタンダードビデオプロセッサ

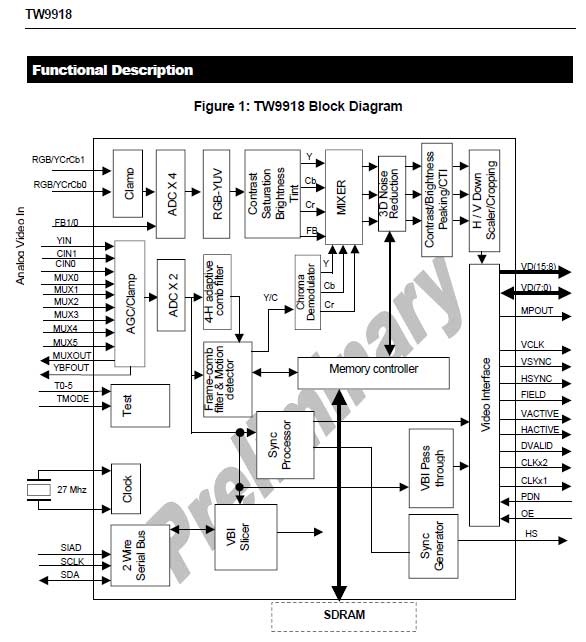

テックウェルのTW9918は、マルチメディアアプリケーションのためにデザインされた、高品質のマルチスタンダードコムフィルタービデオデコーダーに、RGBミキシングと高品質ダウンスケーラーが付加されたものです。TW9918のアナログフロントエンドには6つの独立した低ノイズアナログチャンネルが装備され、コンポジットビデオ、Sビデオ、コンポーネントビデオ（YCrCb)とSCART RGBといった多様なアナログビデオインプット標準に対応できます。TW9918は独自の適応型３Dコムフィルターにより、最高のNTSC品質を実現しています。PAL標準には、クロマ、ルマ分離理に4Hコムフィルターを使用して高品質のビデオを提供します。画像補正では、2次元ピークコントロール、ノイズ低減、色変調改善機能を有します。高度な同期処理により、VCRの早送り、巻き戻し、一時停止時の非標準信号などでも安定した画像処理ができます。高品質スケーラーは、マルチタップ多相デシメーションフィルターにより、画像の多重表示を低減させます。さらに、出力画像をスケールダウンして、任意の割合でクロッピングするようにもプログラムできます。製品説明
アナログビデオデコーダー・アナログコンポーネント入力−自動フォーマット認識のNTSC(M,4.43）、PAL（B,D,G,H,I,M,Nコンビネーション）、SECAMサポート
−VCRの早送り、巻き戻し、ポーズに対する高度な同期処理
−ソフトウェアにより、アナログ信号入力の組み合わせが選択可能：
・6本までのCVBS,2本のSビデオ入力に加え、1本のCVBS出力
・2本のRGB/YCrCbコンポーネント入力、2本のFast Blank（FB)入力
−9bitの集積ADCとアナログクランプ回路
−YまたはCBVSチャンネルのフル設定可能な固定または自動ゲインコントロール
−YまたはCVBSチャンネルの設定可能なホワイトピークコントロール
ビデオ信号処理
−NTSC用の高度モーション適応型３Dコムフィルター
−Fast Blanking信号による、高度なミキシング
−PAL用のインテリジェント適応型４Hコムフィルターによる最高品質の画像
−PALディレーラインによる色相エラー補正
−設定可能な水平･垂直ピーキングによる画像補正
−CTIとノイズ低減回路要素
−正確なカラーでコーディングを可能にするデジタルサブ・キャリアーPLL
−デジタル水平PLLと高度同期処理により、非標準信号にも対応
−RGB/YCrCbとCBVS/Sビデオ用の独立した色相、輝度、彩度、コントラスト制御
−自動カラー制御及びカラーキラー
−任意のスケールダウンが可能な高品質の水平・垂直フィルターによるスケーリング
−マクロビジョンに準拠したコピー保護レベル検出機能
ビデオ出力
−設定可能な出力クロッピング
−VMI 1.4準拠の8bitまたは16bitピクセルインターフェース
−ITU-R601またはITU-R656互換出力YCbCr(4:2:2)出力フォーマット
−VBIデータパススルー
−世界工業規格データサービスをサポートするVBIスライサー
製品仕様
デバイス情報
−２ワイヤーMPUシリアルバスインターフェース−パワーダウンモード
−消費電力1.0W(typical)
−27Mhz単一クリスタル
−フィールドロックドオーディオクロックジェネレーター
−24.54MHzと29.5MHzをサポートし、高解像度スクエアピクセルフォーマットを実現
−5V トレラント I/O
−3.3V 電源電圧

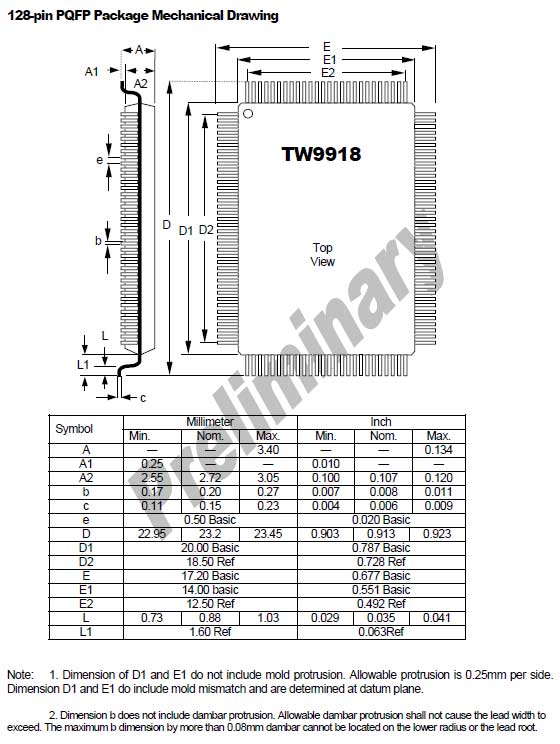

−128pin PQFPパッケージ
