Intersil / TW9905
アナログYPbPr機器入力 NTSC/PAL/SECAMアナログからデジタルへのビデオデコーダー製品説明

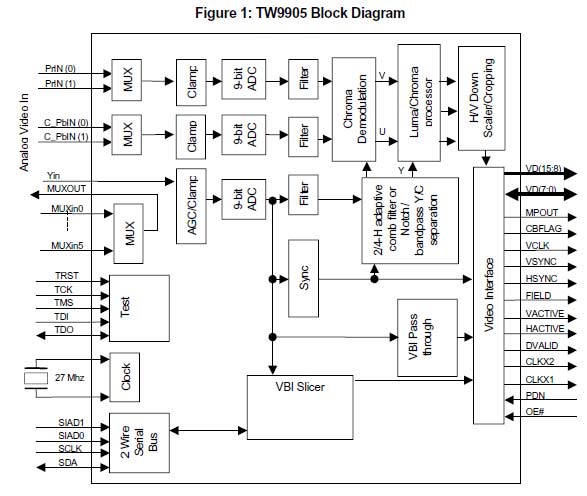

テックウェルのTW9905は、マルチメディアアプリケーション用にデザインされた、高品質のNTSC/PAL/SECAMビデオデコーダーです。ミックスシグナルの3.3V CMOSテクノロジーにより低電力での集積ソリューションを可能にしました。TW9905のアナログフロントエンドには、3つの独立したアナログチャンネルを装備し、コンポジット、Sビデオ、YPbPrといった3つのアナログビデオ信号全てに対応しています。同時に6つまでのコンポジット入力に接続可能で、ソフトウェアによって入力の切り替えもできます。
フロントエンドに全ての必要な回路を有することでシンプルなシステムデザインを実現しました。AGCとクランプ回路、3つの9bit アナログからデジタルへのコンバーター（ADC)により、入力をデジタル信号処理用に変換します。
TW9905は独自開発の適応型４Hコムフィルターにょり、輝度と色差を分離することで高品質のビデオを可能にしました。ニンリネアメソッドにより、過剰にならないレベルでの画像補正をします。
高度の同期処理により、早送り、巻き戻し、ポーズの際に生じるビデオの非標準信号といったものでも安定した画像を表示できます。
高品質のスケーラーは、マルチタップポリフェーズ（多重）デシメーションフィルターによりフェーズエラーを最小限にしながら正確にイメージをスケールダウンします。出力画像をクロッピングして任意の割合でスケールダウンするようにもプログラム可能です。
TW9905は、フレキシブルピクセル接続をサポートしています。YCbCr(4:2:2）データストリームを8bitまたは16bitデータパスに出力できます。出力はVMI 1.4互換です。
製品仕様
デバイス情報
- ２線 MPU シリアルバスインターフェース- パワーダウンモード
- 消費電力 0.5W(ティピカル）
- 全標準 単一 27MHz crystal
- フィールドロック オーディオクロックジェネレーター
- 高解像度スクエアピクセルフォーマット用 24.54MHz、29.5MHz クリスタルをサポート
- 5V トレラント I/O
- 3.3 V パワーサプライ

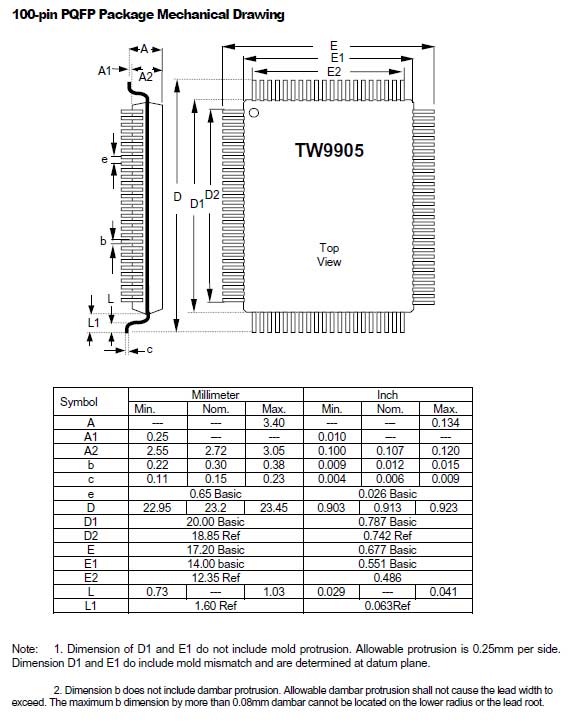

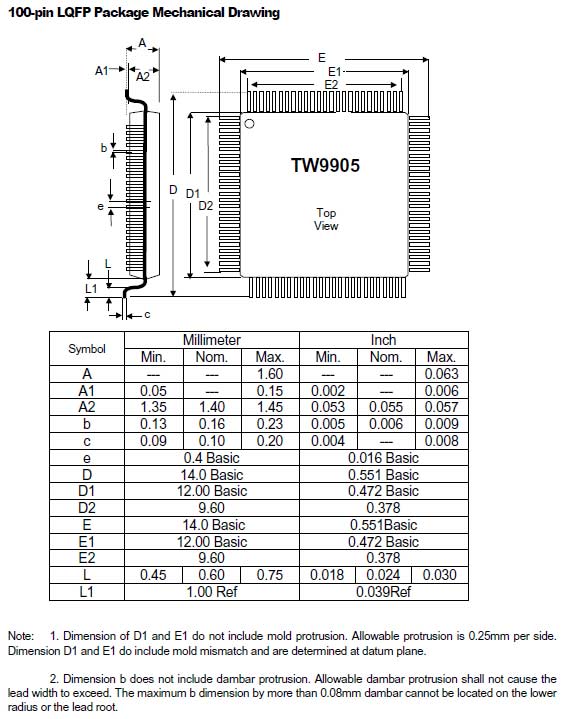

- 100-pin LQFP / PQFP package
