Intersil / TW8801
フラットパネルテレビ／ＰＣモニターコントローラー製品説明

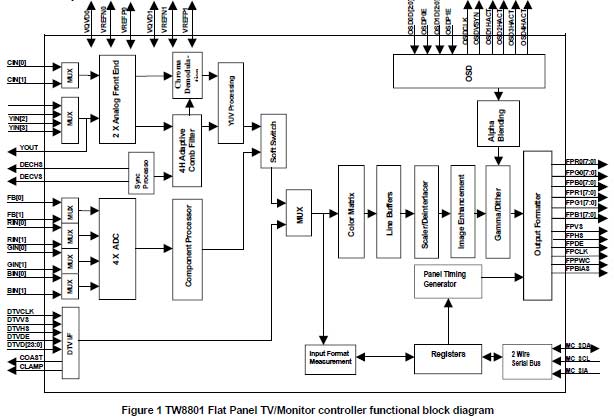

テックウエルのＴＷ8801は単体でマルチパーパスなＬＣＤテレビシステムを作るのに必要な条件とスタンダードＮＴＳＣ/ＰＡＬ/ＳＥＣＡＭアナログテレビ入力信号を様々なタイプのＴＦＴ ＬＣＤパネル表示に対応できる回路を全て兼ね揃えています。外部ＩＣ一つでＬＣＤＰＣモニター/コントローラー、ＨＤＴＶコントローラーとして使用できます。アナログＹＰｂＰｒ/ＲＧＢ及びＳビデオ入力では、ＤＶＤ，ＰＩＰチップ及びＴＴＸデコーダー上のアナログコンポーネントのソースへ直接接続され、デジタルＴＴＬ ＹＣｂＣｒ，及びＲＧＢ入力では、デジタルテレビ、ＨＤＴＶ、デジタルＶＧＡモニター信号は同ＬＣＤディスプレイ上に入力されます。
本製品はＴＷ88フラットパネルＬＣＤテレビ／ＰＣモニターがバージョンアップされたものです。4ＨＣｏｍｂフィルター、ＱＶＧＡ出力解像度の縮小、進化したスキャンＩＴＵ656入力（422及び444の入力を含む）、色ごとのガンマルックアップテーブル、24ビットのＹＣｂＣｒ/ＲＧＢポートなどの機能が改善されています。
更にワイドスクリーン表示の促進を測りＴＷ8801には16：9の画面上で4：3のイメージを正確に分割し、中央表示する機能があります。
製品仕様
デバイス情報
２ワイヤーシリアルバスインターフェースをサポート５VトレラントI/O
２ワイヤーMPUシリアルバスインターフェース
パワーダウンモード
消費電力1Ｗ(Typical)
27MHz クリスタル

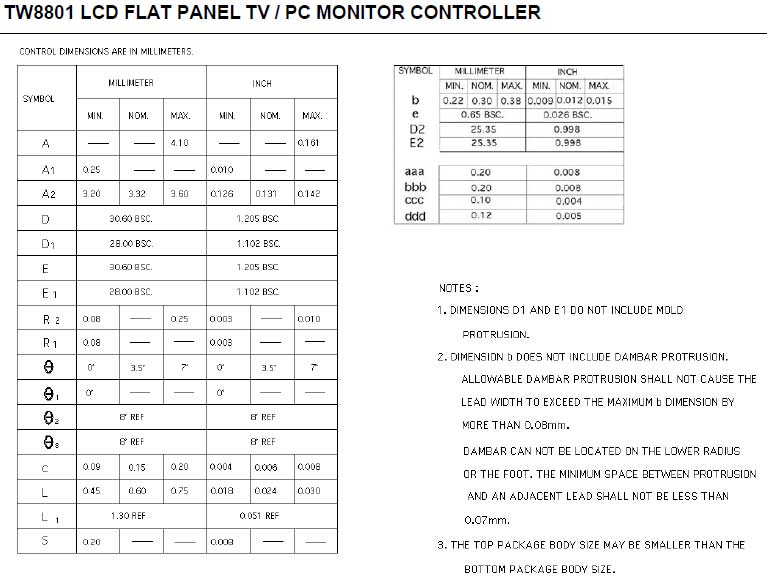

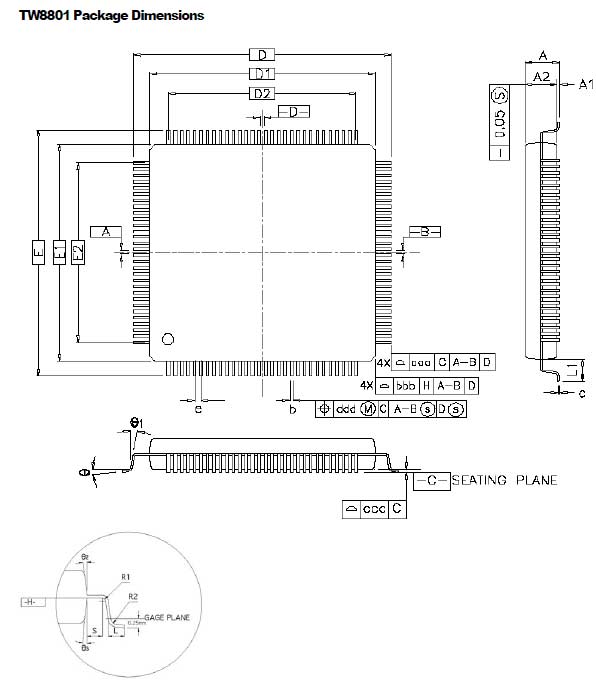

160-pin PQFPパッケージ
